CNC-pukkityyppinen jyrsinkone
Tuotteen kuvaus
CNC-pukkityyppinen jyrsinkone
CNC-pukkityyppiset jyrsinkoneet varmistavat vakaan jäykkyyden portaalirakenteensa kautta. CNC-ohjelmien avulla ne suorittavat automaattisesti suurten työkappaleiden jyrsinnän, porauksen ja kierteityksen ja mukautuvat erittäin-suurien, erittäin tarkkojen ja monimutkaisten rakenneosien työstötarpeisiin. Niitä käytetään laajalti muottien valmistuksessa, autoteollisuudessa, laivanrakennuksessa ja tuulivoimalateollisuudessa. Ne takaavat jatkuvasti tarkkuuden, parantavat koneistuksen tehokkuutta, yksinkertaistavat monimutkaisia prosesseja, lyhentävät tuotantosyklejä ja parantavat yritysten kilpailukykyä sekä erä- että yksittäistuotannossa.
Sovellukset
CNC-pukkityyppisiä jyrsinkoneita käytetään laajalti sellaisilla aloilla kuin ilmailu-, auto- ja valmistusteollisuudessa, joissa korkea tarkkuus ja toistettavuus ovat ratkaisevan tärkeitä. Ne voivat tuottaa monimutkaisia osia ja komponentteja tehokkaasti ja johdonmukaisesti.
cNC-pukkityyppinen jyrsinkone
Pääkomponentit ja vaihtoehdot
CNC-pukkityyppiset jyrsinkoneet ovat liikuteltavia työpöytärakenteita, jotka koostuvat pääasiassa työpöydästä, sängystä, liukuvasta istuimesta, pilarista, poikkipalkista, painimesta, hydraulijärjestelmästä, voitelujärjestelmästä, pneumaattisesta järjestelmästä, jäähdytyssuodatusjärjestelmästä, lastunpoistolaitteesta, kiinteästä käyttöpaneelista ja elektronisesta ohjausjärjestelmästä.

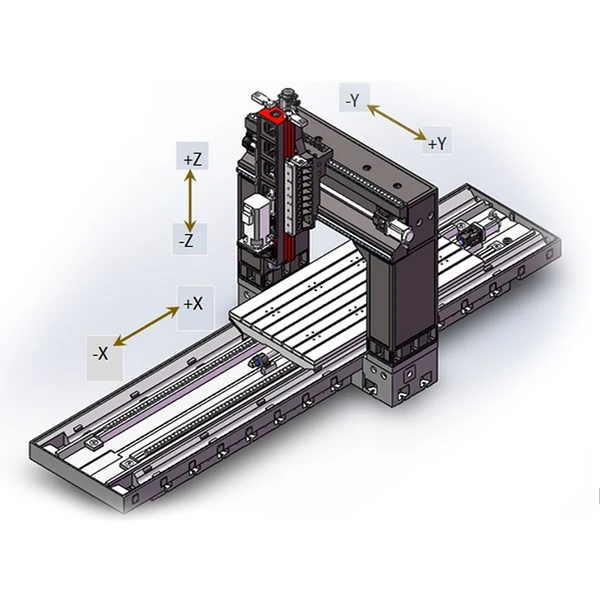

Kunkin koordinaattiakselin määritelmä:
X--akseli: Työpöytä liikkuu edestakaisin lineaarista ohjainta pitkin johtoruuvin avulla.
Y--akseli: Liukusäädin- ja liukulohkokokoonpano liikkuvat vaakasuunnassa vasemmalle ja oikealle lineaarista ohjainta pitkin poikkipalkin johtoruuvin avulla.
Z--akseli: Liukusäädin liikkuu pystysuunnassa ylös ja alas jäykkää ohjainta pitkin johtoruuvin avulla.
CNC-pukkityyppisen jyrsinkoneen tekninen erittely
| Tekniset tiedot | FRT-SP1514 | FRT-SP2218 | FRT-SP3018 | FRT-SP4025 | FRT-SP6035 | |
| Matkustaa | ||||||
| Työpöydän liike (X/Y/Z) | mm | 1500/1600/700 | 2200/2000/1000 | 3000/2000/1000 | 4000/2700/1000 | 6000/3700/1200 |
| Etäisyys karan pinnasta työpöytään | mm | 200-900 | 200-1200 | 200-1200 | 300-1300 | 0-1600 |
| Portaalin leveys | mm | 1400 | 1800 | 1800 | 2500 | 3500 |
| Rautatie tie | Kolme linerin ohjauskiskoa / Kaksi lineaarista ohjauskiskoa, yksi kova kisko (laatikkosuuntainen) | |||||
| Työpöytä | ||||||
| Pöydän koko | mm | 1500x1200 | 2200x1500 | 3000x1500 | 4000x2000 | 6000x2500 |
| Työpöydän maksimikantavuus | T | 3 | 5 | 7 | 15 | 20 |
| Karan kartio (malliholkin halkaisija) | ||||||
| Karan kartio (malliholkin halkaisija) | mm | BT40/155 | BT50/155 | BT50/155 | BT50/190 | BT50/190 |
| Karan moottorin teho | kw | 11 | 18 | 22 | 26 | 30 |
| Karan nopeus | rpm | 8000 | 6000 | 6000 | 6000 | 6000 |
| Tarkkuus | ||||||
| Asennon tarkkuus | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Toistuva asennon tarkkuus | mm | ±0.01 | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Koko | ||||||
| Nettopaino | T | 15 | 20 | 30 | 40 | 75 |
Valukappaleiden käsittely
työstökappaleiden koneellinen käsittely
Cnc-pukkityyppisessä jyrsinkoneessa rouhintajyrsintä asettaa etusijalle 2-3-uuriset suuren-kapasiteetin kovametallipääjyrsimet tai rouhintajyrsimet, jotka keskittyvät suureen lastuamissyvyyteen ja suureen syöttöön tehon poistamiseksi. Puoliviimeistelyjyrsinnässä käytetään 4 karbidijyrsintä, jotka tasapainottavat jäykkyyttä ja vakautta, tasaista syöttöä ja varmistavat mittojen yhdenmukaisuuden; viimeistelyjyrsinnässä käytetään 4-6 uran erittäin jäykkiä, teräväpinnoitettuja päätyjyrsimiä, joissa on pieni leikkaussyvyys ja suuri nopeus, mikä varmistaa pinnan viimeistelyn ja mittatarkkuuden sekä välttää tärinäjäljet ja työkalujen liitosvirheet.
FAQ
K: Oletko kauppias vai tehdas?
V: Tehdas
K: Mitkä ovat vahvuutemme?
V: Laaja kokemus koneistuksesta, täydellisistä kokoonpanoprosesseista ja ryhmistä sekä kokemus käyttöönotosta ulkomailla.
K: Tarjoatko työstökoneiden päivityksiä ja muutoksia?
V: Kyllä, päivitämme erilaisia porauskoneita, jyrsinkoneita, sorveja ja työstökeskuksia.
K: Mitä valinnaisia lisävarusteita on CNC-työstökoneille?
V: CNC-kiertopöydät, anturit, työkalun asettimet, jyrsintäpäät, kiinnikkeet jne.
