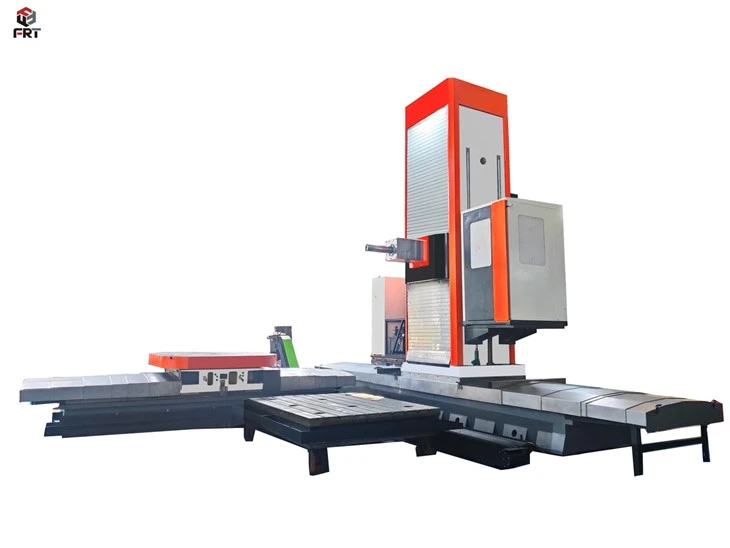

CNC-lattiatyyppinen porakone

Ota yhteyttä nyt

Molempien järjestelmien moottorilaitteiston teho- ja vääntömomenttirajat voivat täyttää raskaan -porauksen vaatimukset. Siemens 840D SL yhdistettynä S120-moottoriin tarjoaa hyvän vääntömomenttitasapainon molemmissa käytöissä, vakaan jatkuvan vääntömomentin alhaisilla nopeuksilla ja soveltuu raskaaseen-poraukseen suurella inertialla poikkipalkissa ja painimessa. FANUC 31i-B5:ssä on vahva lyhytaikainen-huippuvääntömomentti ja korkea laitteiston luotettavuus, mutta sen kaksoiskäyttösynkronoinnin ja vääntömomentin säädön joustavuus ovat suhteellisen heikkoja, joten se soveltuu raskaaseen{11}}poraukseen vakaissa käyttöolosuhteissa.

1, CNC-ohjausjärjestelmän vakiotoiminto
2, karan vakiolämpötilajärjestelmä
3, automaattinen virrankatkaisulaite
4, hydraulinen yksikköjärjestelmä.
5, leikkausnesteyksikkö
6, automaattinen voitelujärjestelmä
7, kolmen-värin varoitusvalo
8, työvalaistus
9, käsipyörän ohjauslaatikko

10, RS-232-liitäntä
11, lämmönvaihtimen kokoonpano
12, lastunpoistaja ja hakekauha
13, Perustuspultit ja tasonsäätötyynyt.
14, ohjaimen käyttöohje ja piirikaavio
15, Mekaanisen turvallisuuden käyttöopas
16, tarkkuustestipöytä
17, roiskesuoja ja manuaalinen ovi
18, joukko mekaanisia säätötyökaluja

☆CNC-järjestelmä Simens/Mitsubishi/Fanuc/KND

☆Jokaisen akselin hilalaite

☆Levy-/ketjulehti

☆ Karan keskustan vesilähtö 2-7 MPa

☆12000-15000 mekaaninen kara

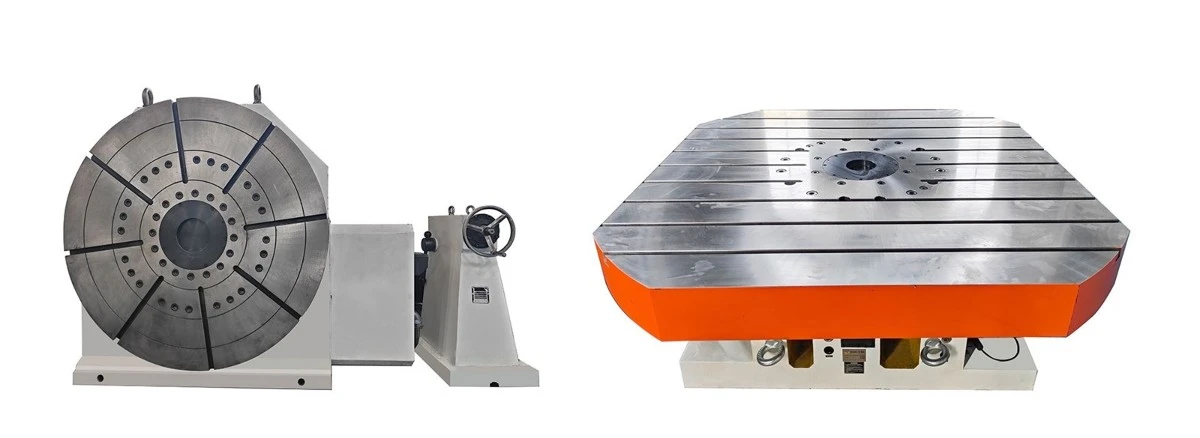

☆Neljän-akselin funktio

☆Kiertopöytä ja liikkuva pöytä

Työstökoneilla on hyvä jäykkyys, korkea tarkkuus, helppokäyttöisyys, turvallisuus ja luotettavuus. Ne ovat suosituimpia prosessointilaitteita raskaiden koneiden, konepajakoneiden, veturien, ruiskuvalukoneiden, kaivoslaitteiden, suurten moottoreiden, vesiturbiinien, höyryturbiinien, laivojen, teräksen, armeijan, ydinvoiman, ympäristönsuojelun ja muiden mekaanisten prosessointialojen aloilla. Ne soveltuvat laivoille, uudelle energialle, ilmailulle, autoille, konepajakoneille, pakkauksille, rautatiekuljetuksille jne. Suurten osien käsittely eri mekaanisilla prosessoinneilla, kuten laitteisto ja kumi, on ensisijainen laitteisto erittäin suurten ja erittäin raskaiden osien käsittelyyn, joilla on korkeat tarkkuusvaatimukset ja monimutkaiset rakenteet.

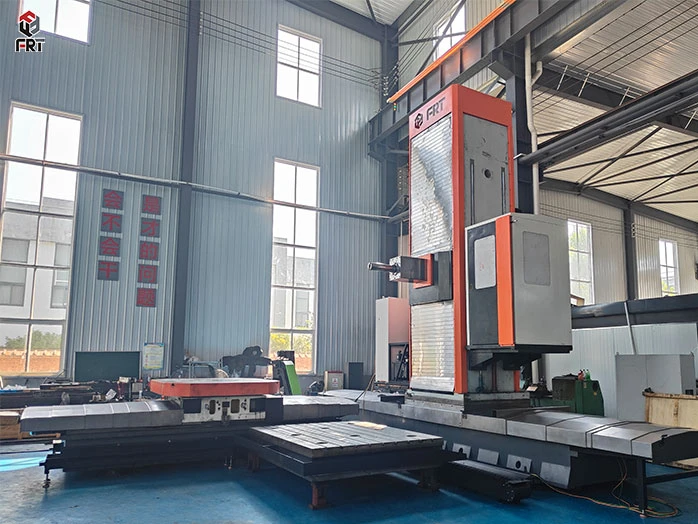

CNC-lattiatyyppinen poraus- ja jyrsinkone on pilarin liikkuva rakenne, joka koostuu pääasiassa työpöydästä, sängystä, liukuistuimesta, pylväästä, männästä, hydraulijärjestelmästä, voitelujärjestelmästä, pneumaattisesta järjestelmästä, jäähdytys- ja suodatusjärjestelmästä, lastunpoistolaitteesta, kiinteästä käyttöpaneelista ja elektronisesta ohjausjärjestelmästä.

Kunkin koordinaattiakselin määritelmä:

X--akseli: Pylväs liikkuu vasemmalle ja oikealle sängyn ohjauskiskoa pitkin;

Y--akseli: Liukuva istuinosa liikkuu ylös ja alas pylvään ohjauskiskoa pitkin;

Z--akseli: Puskuri liikkuu eteenpäin ja taaksepäin liukuistuimen ohjauskiskoa pitkin:

W-akseli: poratanko liikkuu eteen- ja taaksepäin painimessa:

A-akseli: pyörivä työpöydän pyörivä liike (valinnainen):

V-akseli: pyörivä työpöytä liikkuu eteen- ja taaksepäin ;

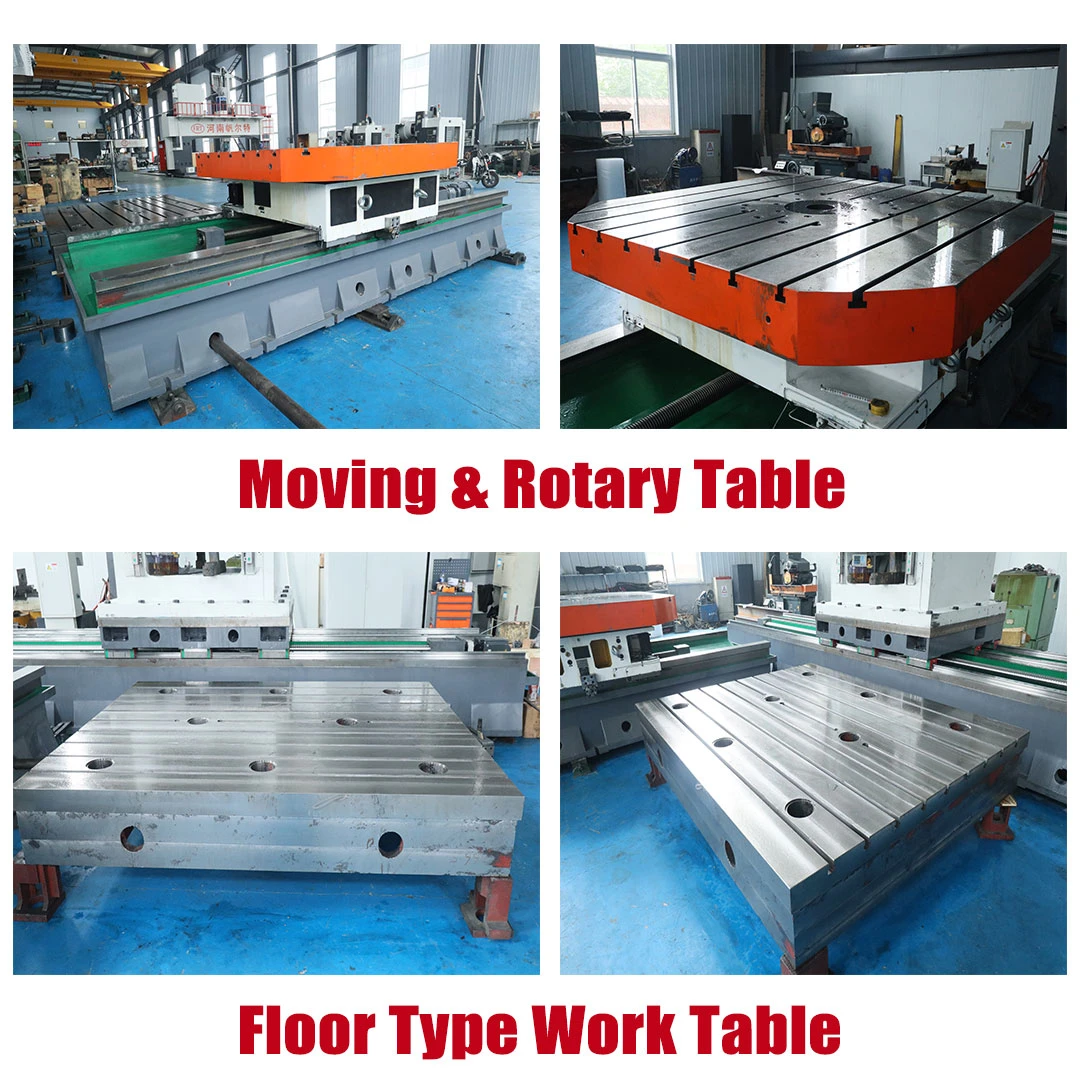

PYÖRÖPÖYTÄ +V-AKSELI

Pyörivä akselijärjestelmä käyttää tarkkoja YRT-laakereita, työpöydän pyörivän liikkeen tarkkuus on korkea, taivutusjäykkyys on korkea ja leikkausvastus on hyvä. Raskaiden-rullien lineaaristen ohjaimien etuna on suuri kosketusjäykkyys, ne kestävät suuria dynaamisia kuormia ja staattisia kuormia, pienet dynaamiset ja staattiset kitkakertoimet, hyvä dynaaminen suorituskyky, korkea asemointitarkkuus ja helppo huolto.

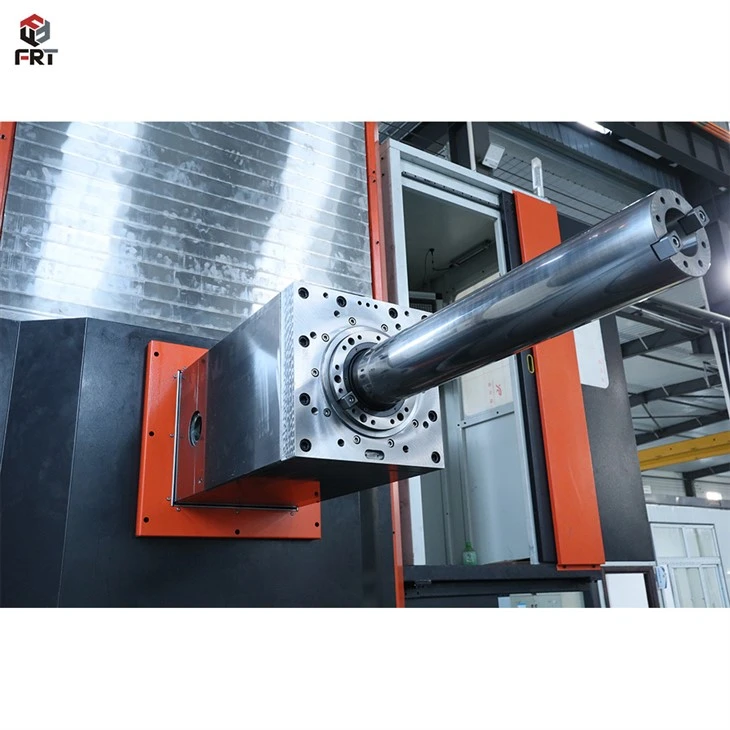

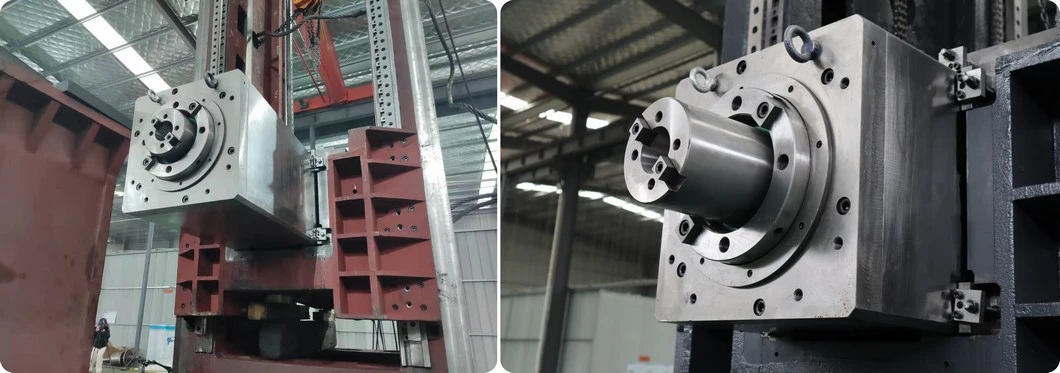

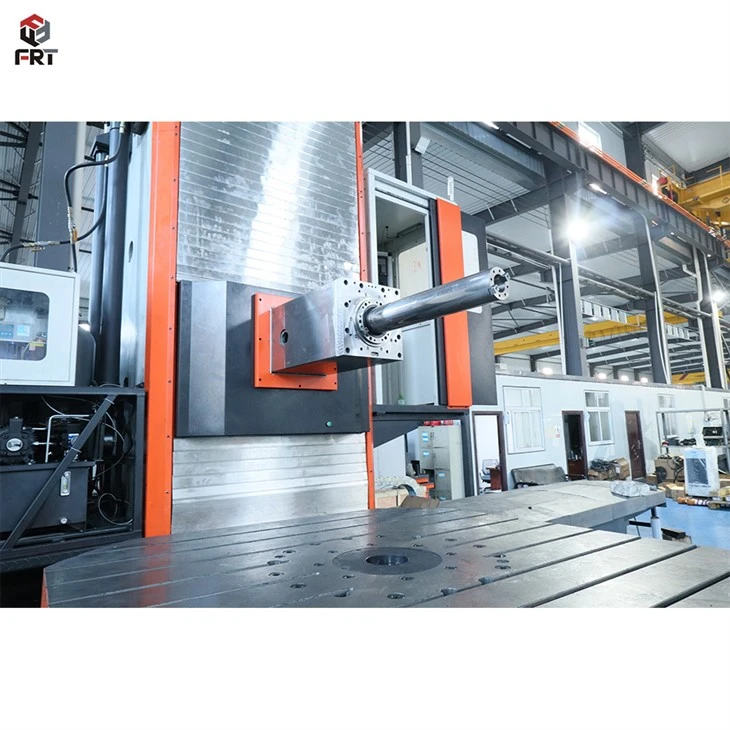

PÄÄ

Poraustanko on valmistettu saksalaisesta maahantuodusta SACM645-materiaalista. ja kovuus käsittelyn jälkeen on yhtä suuri kuin (Hs100 10")

SARAKE

Pylväs on suljetun laatikon -muotoinen rakenne, jossa on kohtuullinen vahvikeripojen järjestely, muti-pistetuki, vahva jäykkyys ja hyvä vakaus: Pilarin pääkiskossa on kaksinkertainen-seinämärakenne. Ja pilarin sisäseinässä on Union Jack -muotoinen poikkiriova, jolla on korkea taivutus- ja vääntölujuus; Koko koneella on hyvä jäykkyys ja se täyttää raskaan-leikkauksen vaatimukset.
