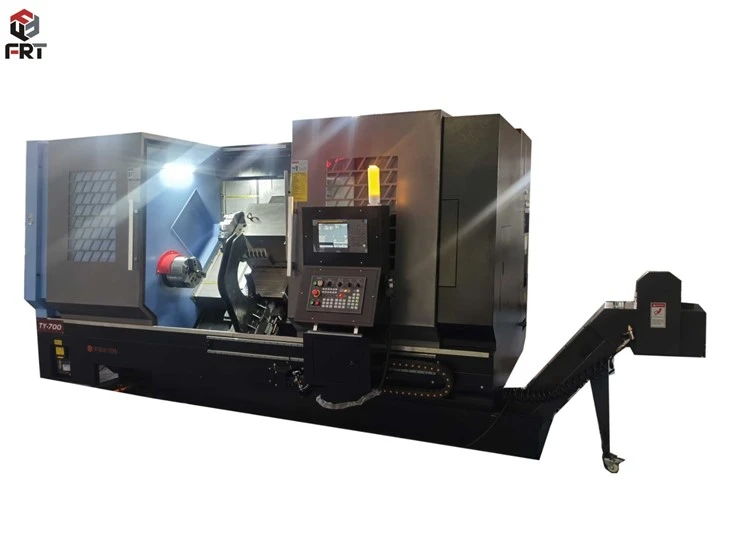

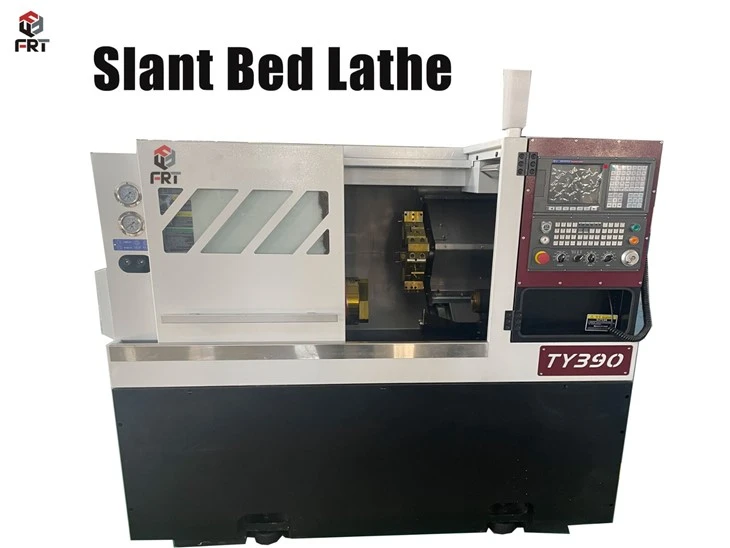

Cnc-kaltevan sängyn sorvi

Cnc Inclined Bed -sorvi, CNC-sorvi, jossa on kalteva alustarakenne, on yksi teollisuuden tarkkuussorvauksen valtavirran laitteista. Se ei ainoastaan ratkaise lastunpoistoongelmia-tasasorvissa, vaan myös parantaa tilankäyttöä kompaktin rakenteensa ansiosta. Samaan aikaan korkea-jäykkyys kestää suurempia leikkauskuormia, mikä tasapainottaa koneistuksen tehokkuuden ja laadun.

Lähetä kysely

Tuotteen esittely

Määritelmä

Cnc Inclined Bed Lathe (tai lyhennettynä vinoturner) on kone, joka on suunniteltu täyttämään korkean-tarkkuuden ja tehokkaan{1}}sorvauksen vaatimukset. Mitä tulee tarkkuuteen, optimoidun geometrian ja servokäyttöjärjestelmän ansiosta se pystyy ylläpitämään mikroni-tason koneistustarkkuuden pitkiä aikoja ja hallitsemaan tehokkaasti työkappaleen muoto- ja asematoleransseja. Nopeusominaisuuksien suhteen siinä on korkea-jäykkyys kara ja muuttuvataajuinen nopeudensäätötekniikka, joka tuottaa vahvaa tehoa alhaisilla nopeuksilla ja alhaista tärinää suurilla nopeuksilla, joten se soveltuu erilaisten materiaalien, kuten teräksen, kuparin ja metalliseosten, työstämiseen. Tasasorviin verrattuna vinosorvien tärkeimmät edut ovat tasaisempi lastunpoisto, pienempi pinta-ala ja erinomainen leikkausvakaus, mikä parantaa merkittävästi monimutkaisten akseli- ja levyosien työstönopeutta.

Parametrit

Tekniset tiedot		Yksiköt	TY700
Käsittelyalue	Suurin kiertohalkaisija sängyssä	mm	Φ780
	Suurin kiertohalkaisija satulassa	mm	Φ500
	Suositeltu kääntöhalkaisija	mm	Φ650
	Tehokas käsittelypituus	mm	1500
Kara	Karan päätyyppi	mm	A2-8	A2-11
	Karan reiän halkaisija	mm	88	105	132
	Tangon halkaisija Pienempi tai yhtä suuri kuin	mm	75	92	115
	Karan maksiminopeus	r/min	3000	2500	1600
	Päämoottorin nimellisteho	Kw	15-21	22-30
	Karan suurin ulostulomomentti	NM	573 NM
Puristin	hydraulinen istukka	tuuma	12/15/18/21
Tailstock	Tailstock-hiha	mm	MT5/6 sisäinen pyöritys
	Tailstock liikkuva muoto	/	hydraulinen
Sängyn satula	Kallistuskulma	DEG	45 astetta
	Liikkumisetäisyys X	mm	350+20
	Nopea liikenopeus X/Z	m/min	16/24
	Servomoottori X/Y/Z	KW	3/3/3(4)
Torni	Lomake	servo hydrauliikka	BMT55 Vaakasuora 12 työpistettä
	Viereisen työkalun vaihtoaika	S	0.5
	Työkalujen määrä	/	12
	Työkalun koko (sorvaus/poraus)	mm	32×32/Φ32(40)
	Jousiholkkimalli	/	ER32
	Power tornin voima	KW	7.5-11
	Y-akselin liike	mm	±50
Mitat	6000X2300X2550mm	Nettopaino/bruttopaino	8800/9500kg

Edut

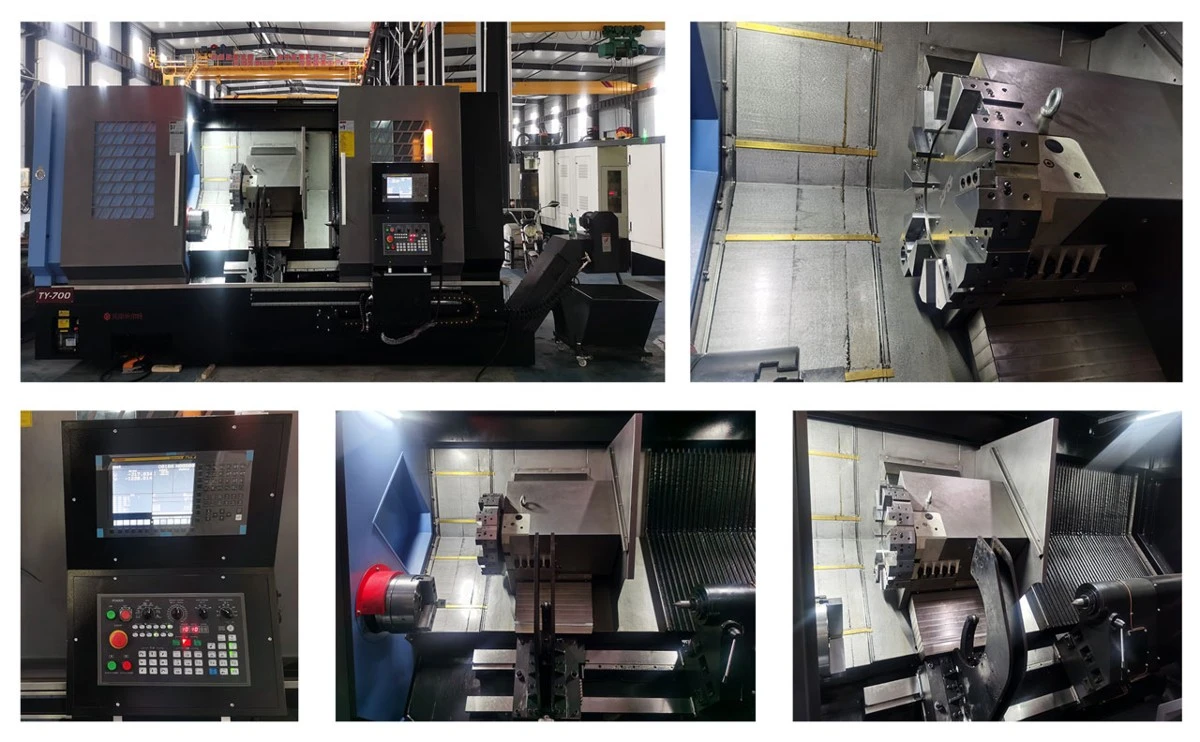

cnc inclined bed lathe

Kontrasti mitat	CNC-kalteva sorvi (karan kallistus)	"Monien" kaltevien ajoneuvojen ydinarvo
Karan akselin kulma	Kalteva 30 astetta ~ 75 astetta vaakatasosta (30 astetta / 45 astetta on yleinen)	Käytä painovoimaa apuna lastunpoistossa ja optimoi tilan järjestely
Sorvin rakenne	Useimmat niistä ovat "kaltevia sänkyjä" (yksi-kappalevalu), ja sänky ulottuu pääakselin kallistussuuntaa pitkin.	Alusta on jäykempi (kaltevalla rakenteella on vahva vääntö- ja taivutusvastus) ja se on helppo integroida lastunpoistojärjestelmään.
Sirunpoistokyky	Lastut liukuvat automaattisesti pedin alaosassa olevaan lastunpoistoporttiin painovoiman vaikutuksesta ilman lisätoimia	Ei lastujen kertymistä, mikä vähentää ohjauskiskon kulumista ja työkappaleen naarmuuntumisriskiä
Tilankäytön käsittely	Kääntyvä kara lyhentää pitkittäistä mittaa, mikä tekee koneesta kompaktimman ja käyttöasennon järkevämmän.	Säästä työpajatilaa ja anna käyttäjille laajempi näkökenttä
Painovoiman vaikutus käsittelyyn	Työkappaleen painovoima jakautuu kaltevaa alustaa pitkin ja karaan kohdistuu tasaisempi voima.	Vähennä karan muodonmuutoksia ja paranna{0}}pitkän aikavälin koneistustarkkuutta ja vakautta

mitä voidaan prosessoida?

1. Akselin osat (ensisijaiset prosessointiobjektit)

Akseliosat ovat mekaanisten voimansiirtojen ydinkomponentteja. CNC-kaltevat sänkysorvit voivat käsitellä kaikkea yksinkertaisista suorista akseleista monimutkaisiin akseleihin, joissa on useita vaiheita ja ominaisuuksia. Tyypillisiä sovelluksia ovat:

Yleiset akselit: suorat akselit, porrastetut akselit (halkaisijaltaan vaihtelevat koaksiaaliset sylinteripinnat), suippenevat akselit (kuten morsen kartiomaiset akselit) ja porrastetut akselit (alileikkauksilla ja ylityksillä);

Voimansiirtojärjestelmän akselit: moottorin akselit, hammaspyörän akselit (kiilaurat ja hammaspyörien hampaiden ulkohalkaisijat), ruuviakselit (esi{0}}koneistetut ulkohalkaisijat ja askelmat) ja nokka-akselit (epäkeskiset kaaripinnat);

Tarkkuusakselit: mikroakselit, joita käytetään instrumentoinnissa (kuten anturiakselit) ja hydrauliventtiilien puolat (jossa on -tarkat sylinterimäiset pinnat ja rengasmaiset urat).

Levyn ja holkin osat

Levyjen osat: laipat (päätypinnat pultinrei'illä ja kohdistustulpilla), hammaspyörälevyt (vaihdeaihioiden ulkohalkaisija ja päätypinnat), jarrulevyt (päätypinnat lämmönpoistourilla), laakereiden päätykappaleet (sisäreikä + ulkohalkaisija + porras);

Holkin osat: laakeriholkit (sisäreikä, ulkohalkaisija, öljyura), holkit (-tarkkuussisäreikä + viisteet), hydraulisylinterin holkit (tarkkuusporattu sisäseinä), venttiilin sydämen holkit (sisäreikä rengasmaisella uralla).

Erityiset pyörivät osat

Perinteisten akselien ja kiekkojen lisäksi CNC-kaltevat lattiasorvit (etenkin ne, jotka on varustettu moottorilla toimivalla revolverilla tai osakaralla) voivat työstää monimutkaisia osia, joissa ei ole{0}}pyöriviä ominaisuuksia:

Osat, joissa on radiaaliset reiät, kuten hydrauliliittimet (säteittäiset reiät on porattava lieriömäiselle pinnalle, joka voidaan käsitellä suoraan moottorikäyttöisellä tornilla);

Osat, joissa on tasaiset pinnat tai urat, kuten venttiilisydämet (aksiaaliset tai kehäurat lieriömäisellä pinnalla voidaan jyrsiä käyttämällä moottorikäyttöistä tornia);

Epäkeskiset osat, kuten epäkeskoakselit ja epäkeskoholkit (epäkeskotyöstö saadaan aikaan karan indeksoinnilla tai erityisillä kiinnikkeillä, jotka varmistavat epäkeskisyyden tarkkuuden).
